9-1. 전기 신호

네트워크를 통해 데이터를 주고받을 때는 0과 1의 비트열을 전기 신호로 변환해야 한다. 0과 1로 이루어진 비트열을 전기 신호로 변한하려면 OSI 모델의 맨 아래 계층인 물리 계층의 기술이 필요하다.

전기 신호 종류에는 아날로그 신호와 디지털 신호가 있다. 아날로그 신호는 물결 모양의 전기 신호를 의미한다. 디지털 신호는 사각파 형태의 전기 신호이다.

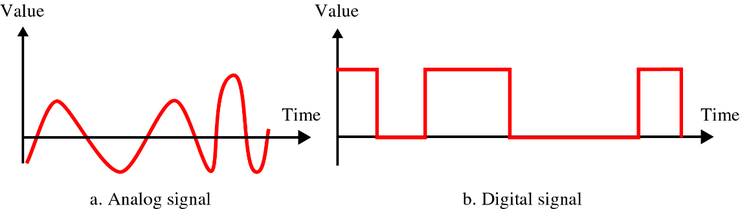

그림 9-1. 아날로그 신호 vs 디지털 신호

그림 9-1. 아날로그 신호 vs 디지털 신호

데이터 송신 측 컴퓨터가 전송하는 0과 1의 비트열 데이터는 전기 신호로 변환된다. 이 전기신호는 네트워크를 통해 수신 측 컴퓨터에 도착한다. 수신 측 컴퓨터는 받은 전기 신호를 0과 1의 비트열 데이터로 복원한다.

9-2. 랜 카드

컴퓨터는 네트워크를 통해 데이터를 송수신 할 수 있도록 랜 카드를 갖는다. 랜 카드는 메인 보드에 내장되어 있거나, 별도의 랜 카드를 장착된다. 0과 1의 정보가 컴퓨터 내부에 있는 랜카드로 전송되고, 랜 카드는 0과 1의 전기 신호로 변환한다.

그림 9-2. 랜 카드

그림 9-2. 랜 카드

정리하자면, 물리 계층은 컴퓨터와 네트워크 장비를 연결하고 컴퓨터와 네트워크 장비 간 전송되는 데이터를 전기 신호로 변환하는 계층이다. 랜 카드가 있어서 네트워크에서 데이터를 주고받을 수 있게 된다!
